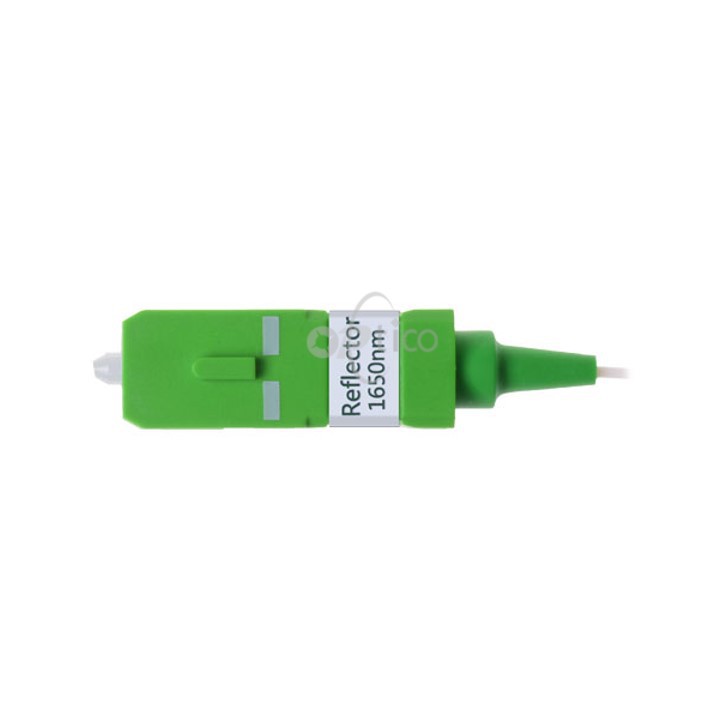

Тип рефлектора SC FBG Pigtail
SC FBG Reflector Pigtail Type FBG волоконний ґратчастий відбивач називається волоконним ґратковим фільтром Брегга, який є селективним відбивачем за довжиною хвилі. Зазвичай він встановлюється на передньому кінці ONU оптичної мережі для досягнення точного та швидкого виявлення наскрізного загасання...
1. Волоконно-волоконні (FBG) відбивачі, також відомі як волоконно-волоконні фільтри Брегга, зазвичай встановлюються на передньому кінці оптичних мережевих ONU. У поєднанні з обладнанням OTDR вони можуть реалізувати мережевий моніторинг оптичних каналів у режимі «точка-точка» (PTP) або «точка-багатоточка» (PTMP). Точно відображати аномалії мережі;
2. Наскрізні вимірювання OTDR від OLT до ONT часто є складними через високі втрати та складні мережі, створені спліттерами. Застосування волоконно-оптичних відбивачів є економічно ефективним рішенням для виявлення OTDR, і це найкращий спосіб досягти наскрізного моніторингу (OLT до ONT) оптичних мереж у режимі реального часу в мережах FTTx.
Пункт | одиниця | Тип рефлектора SC FBG Pigtail | ||
Робочий діапазон | Діапазон передачі | нм | 1260~1625 | 1260~1600 |
Смуга відображення | нм | 1645~1655 | 1620~1630 | |
IL | дБ | Менше або дорівнює 1.4 1260~1360 нм | Менше або дорівнює 1.4 1260~1360 нм | |
| Менше або дорівнює 1.4 1460~1600 нм | Менше або дорівнює 1.4 1460~1580 нм | |||
| Менше або дорівнює 2.0 1600~1625 нм | Менше або дорівнює 2.0 1580~1600 нм | |||
| >21 1645~1655 нм | >21 1620~1630 нм | |||
ORL | дБ | >35 1260~1360 нм | >35 1260~1360 нм | |
| >35 1460~1600 нм | >35 1460~1580 нм | |||
| >25 1600~1625 нм | >25 1580~1600 нм | |||
| Менше або дорівнює 1.0 1645~1655 нм | Менше або дорівнює 1.0 1620~1630 нм | |||
PDL | дБ | Менше або дорівнює 0.4 | ||
пульсація | дБ | Менше або дорівнює 0.6 | ||
TDL | дБ | Менше або дорівнює 0.5 | ||
Максимальна оптична сила | дБм | Менше або дорівнює 27 | ||
Тип наконечника | / | ПК/БТР | ||
Напрямок передачі | / | Односпрямований | ||
Тип волокна | / | Corning G657A2 і трубка 900 мкм | ||
Робоча температура | ступінь | -20~+70 | ||
Робоча вологість | %RH | 5~95 | ||
Температура зберігання | ступінь | -40~+85 | ||
1. Низькі внесені втрати
2. Висока відбивна здатність
3. Легко встановити
4. Висока стабільність і надійність
5. Відповідає міжнародній сертифікації: GR326 або IEC 61300-2, ROHS, IEC 61754-4, UL 94-V0
1. Тест на відбивну здатність центрального комп'ютерного залу
2. Виявлення зв'язку системи зв'язку
3. Тест OTDR
4.Мережа PON
5.FTTX
Тест на відбивну здатність центрального комп'ютерного залу
Виявлення зв'язку системи зв'язку

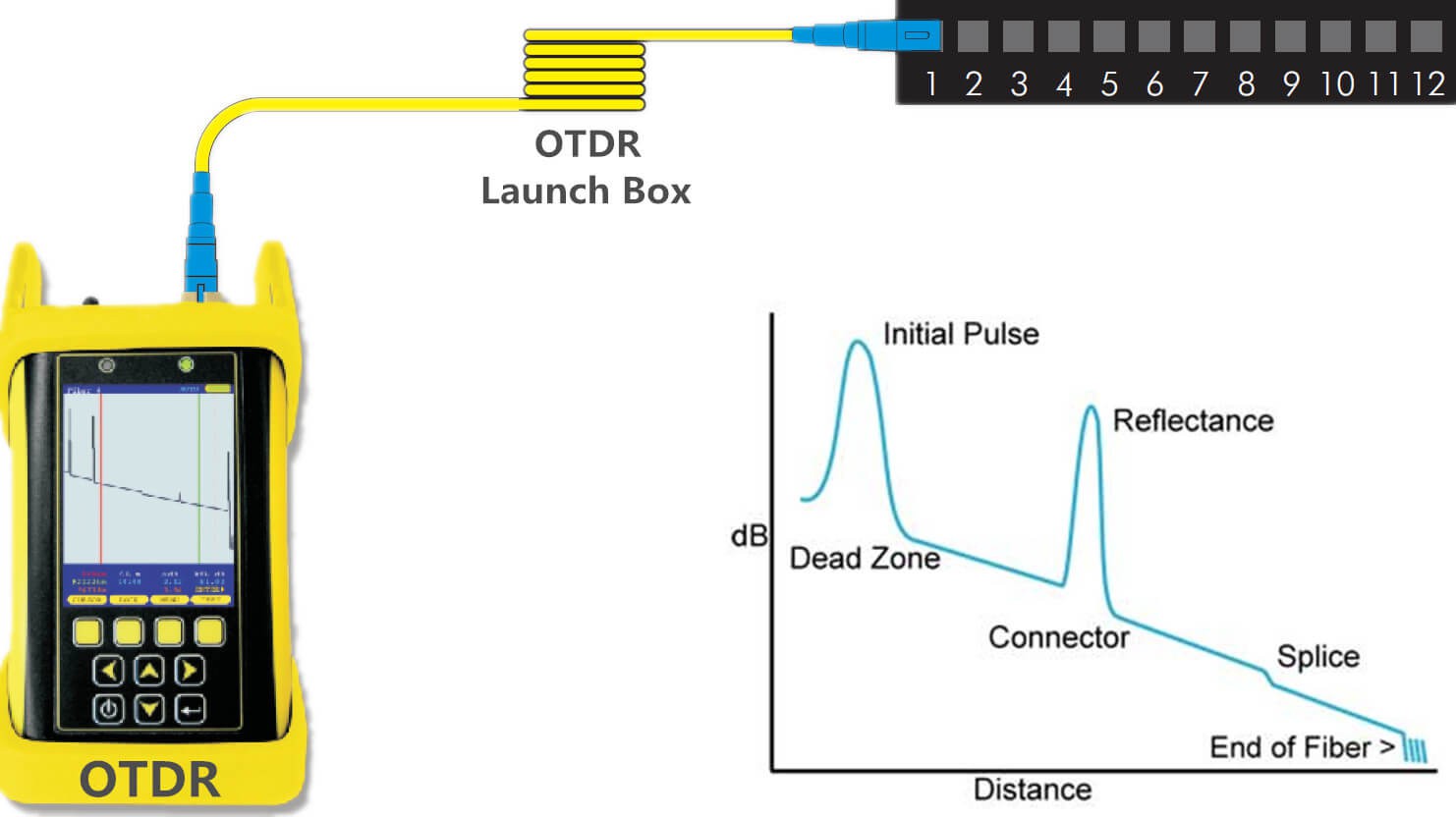

OTDR тест

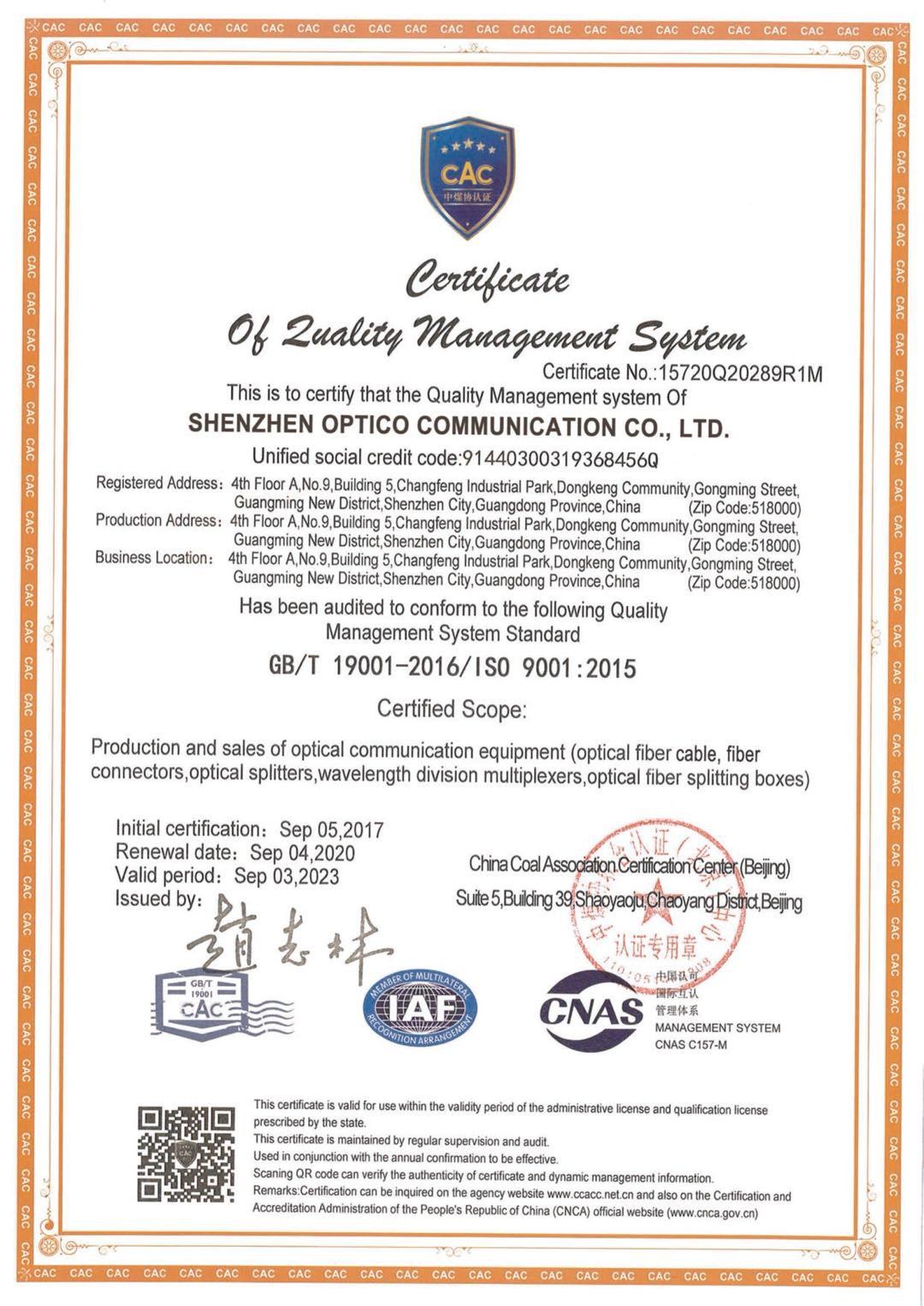

ISO9001
CE

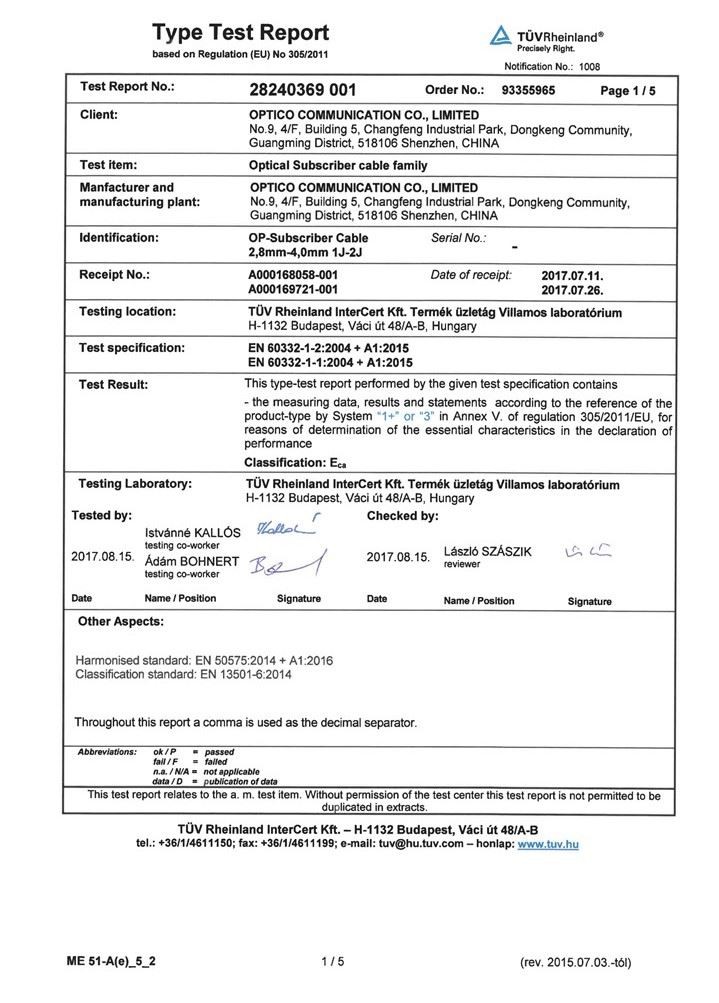

СЛР

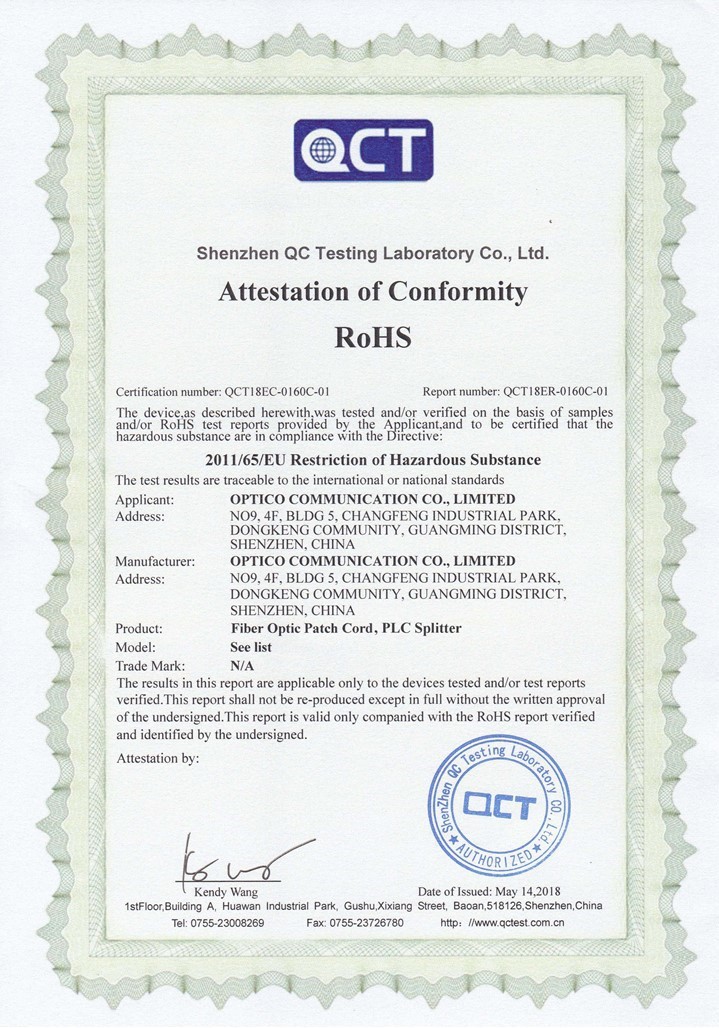

ROHS
